熱応力解析や耐震解析をおこない、配管の改造、新設設計をご提案

原子力発電所配管の熱応力解析や耐震解析についてＰＷＲプラントで多くの実績を有しています。

特徴

次のような解析をおこない、配管の改造、新設設計の妥当性評価のニーズにお応えします。

  • 配管応力解析

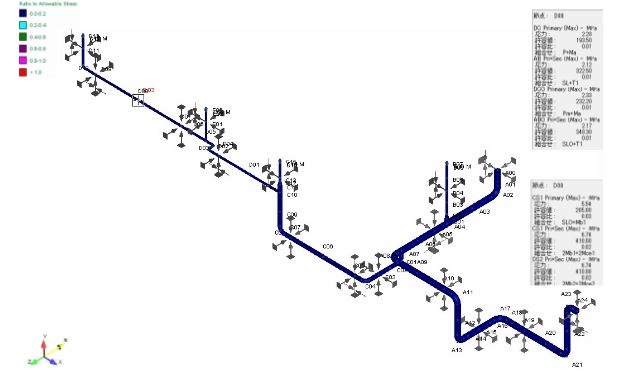

    配管系を３次元多質点梁モデル化し、有限要素法にて配管の１次、２次応力を解析評価します。
    応力計算はＡＳＭＥコードに基づきおこないます。
    ［使用ソフトウエア：Auto PIPE］
  • 配管の静的耐震解析
    建屋の層せん断力係数に基づく静的地震力を用いて耐震解析評価をおこないます。
    配管のモデル化、計算は上記配管応力解析と同様の方法でおこないます。
    ［使用ソフトウエア：Auto PIPE］
  • 配管の動的耐震解析
    ３次元多質点梁モデル化した配管系の地震応答加速度を、建屋の床応答スペクトルを用いてスペクトルモーダル解析法＊により解析します。
    応力評価は、JSME設計・建設規格におけるクラス２配管の基準に基づきおこないます。
    ［使用ソフトウエア：NASTRAN］
    ＊振動モデルをモードに分解し、各モード毎の固有値解析から応答値を求め、それらを合成して全体の最大応答値とする方法
施工・販売実績
  • 関西電力（株） 美浜・高浜・大飯発電所
  • 四国電力（株） 伊方発電所
  • 北海道電力（株） 泊発電所
  • 北陸電力（株） 志賀原子力発電所
  • 九州電力（株） 川内原子力発電所
  • 東京電力HD（株） 柏崎刈羽原子力発電所
  • 中国電力（株） 島根原子力発電所
  • 中部電力（株） 浜岡原子力発電所
  • 電源開発（株） 大間原子力発電所
  • 国立研究開発法人　日本原子力研究開発機構　高速増殖原型炉もんじゅ
  • 原子燃料工業（株） 熊取事業所
  • 日本原燃（株） 再処理工場　六ヶ所
